这是个啥
SNOOPerToCSV 是用于将劳特巴赫 TRACE32-SNOOPer 录制的数据转换为CSV表格的工具，你可以很方便地通过本工具快速将SNOOPer录制的变量数据导出为CSV表格，并便捷地调整数据输出格式、时间轴等；

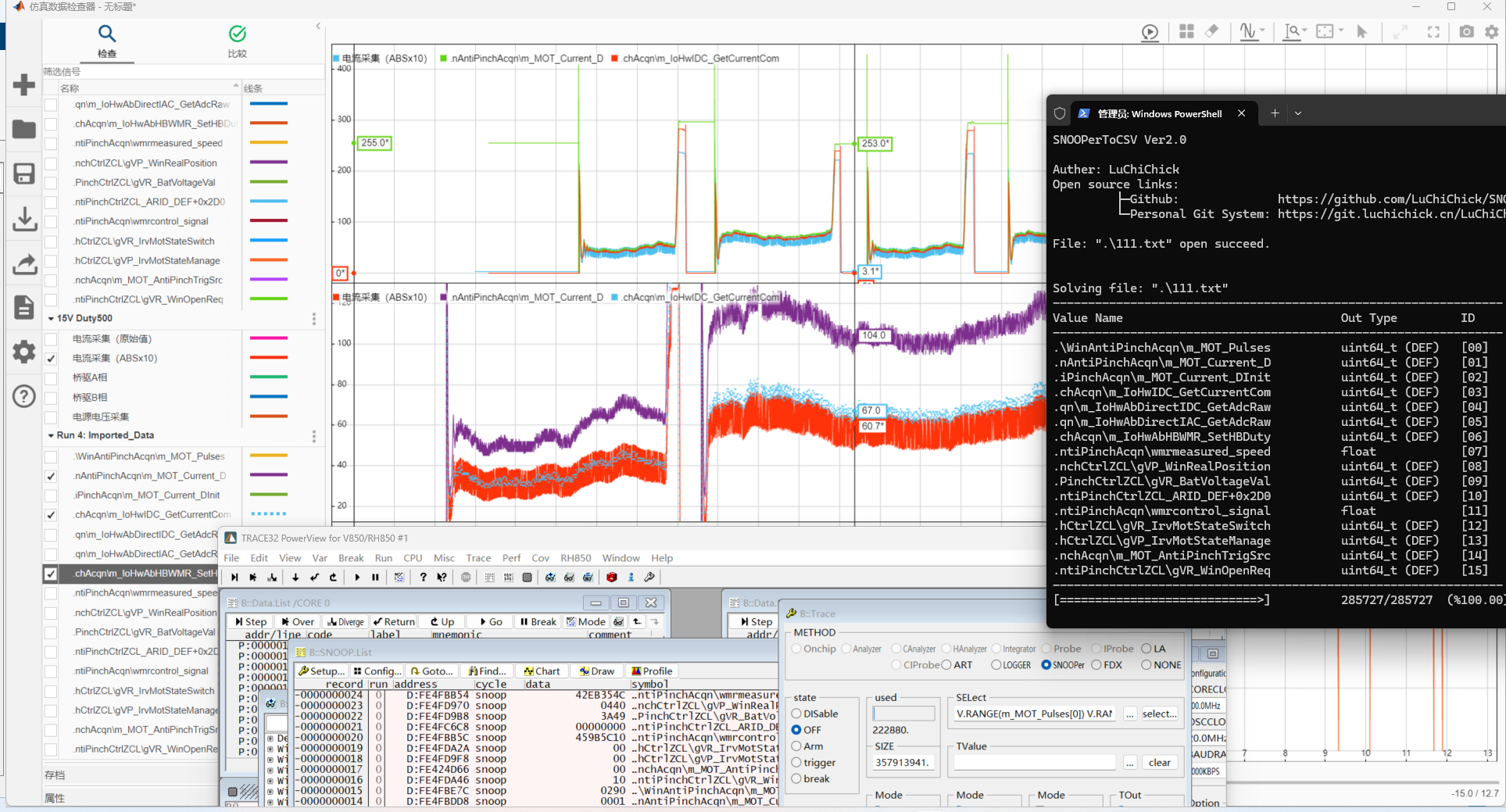

配合示波器和MatLab，可以很方便的实现对轴波形分析，方便运行时数据采集：
如何使用
它是一个非GUI程序，所以你需要使用终端来调用它，使用如下指令即可进行基础的数据转换：
SNOOPerToCSV.exe <file1> <file2> ...
只需要提供要处理的文件，本工具即可按照默认的时间轴及类型配置依次处理文件，默认的时间轴从0.00s开始，而配置的默认输出格式为无符号整型，如果你希望修改输出的格式和时间轴，可以通过添加如下参数实现：
1. -f <identification> <type> 指定特定标识的数据条目输出为特定类型
2. -t <time(s)> 指定时间轴起始
例如我想将 AAA.txt 文件以 -1.2s 为时间轴起始，并将名称中含有 Voltage 的条目以单浮点类型输出，可以使用以下指令：
SNOOPerToCSV.exe AAA.txt -t -1.2 -f Voltage float
<identification> 标识变量的方式，除了上述的子串名识别外，还可以使用ID进行匹配，这个ID会在你进行生成时输出到终端，例如上面的图片终端中有16个ID（劳特巴赫至多支持16个变量采样），此外也可以使用识别串同时指定多个变量，例如将名称中含有 Voltage 的条目和ID为11的条目输出为单浮点类型，你可以使用如下指令：
SNOOPerToCSV.exe AAA.txt -t -1.2 -f Voltage,11 float
即所谓识别串就是将子串名或ID以逗号（英文逗号）分隔的连续字符串作为 <identification> 输入；
要注意的是 Voltage,15, 这个识别串是非法的，末尾的逗号需要去掉；
在有多个文件输入时，ID匹配仅识别第一个文件中的条目，随后程序会记住这个ID对应的条目名称，在下个文件时识别记忆的条目名而非再次以ID进行识别，避免了劳特巴赫输出顺序导致的批量文件处理过程中数据格式错误；
当ID与子串名同时指定了一个条目时，子串名的优先级要高于ID；
支持的输出类型
默认支持的输出类型如下：
// Main.cpp:74
// 非法的类型输入
if (!(!strcmp(argv[count + 2], "uint") ||
!strcmp(argv[count + 2], "ubyte") ||
!strcmp(argv[count + 2], "uint8_t") ||
!strcmp(argv[count + 2], "uint16_t") ||
!strcmp(argv[count + 2], "uint32_t") ||
!strcmp(argv[count + 2], "uint64_t") ||
!strcmp(argv[count + 2], "int") ||
!strcmp(argv[count + 2], "sbyte") ||
!strcmp(argv[count + 2], "int8_t") ||
!strcmp(argv[count + 2], "int16_t") ||
!strcmp(argv[count + 2], "int32_t") ||
!strcmp(argv[count + 2], "int64_t") ||
!strcmp(argv[count + 2], "float") ||
!strcmp(argv[count + 2], "double")))
{
printf("Warning: invalid format type \"%s\",skip.\n", argv[count + 2]);
count += 2;
continue;
}
...
如上，默认支持的输出类型为stdint.h定义的标准类型和部分常用类型，如果你想添加自己的类型支持，需要修改这个非法类型过滤，并在Main:418后对新增的类型添加格式化输出：
// Main:418
// int8_t sbyte
if (!strcmp(target_value_node->value_type_str, "sbyte") ||
!strcmp(target_value_node->value_type_str, "int8_t"))
{
int8_t *value = (int8_t *)&(target_value_node->raw_value);
fprintf(output_file, ",%d", *value);
}
...
关于构建
本仓库所使用的构建平台及环境为如下:
OS：Windows11 Professional 24H2 (26100.4652)
Tool Chain：mingw-w64\i686-14.2.0-release-win32-dwarf-ucrt-rt_v12-rev2
构建关系由 Makefile 组织，使用 C17、C++17 标准，但由于并未使用高级特性，构建标准可自行调整；
完善构建环境后，在工作目录下使用 make、mingw32-make 即可进行构建；
本工具仅使用标准库，完全具备跨平台支持，但在其他平台、环境下需要对 Makefile 进行少量修改；
主要目录及说明
Git-Storage 本仓库目录
├─.vscode 用于vscode的配置文件
│ ├─c_cpp_properties.json VsCode感知引擎配置（需要C/C++插件）
│ ├─launch.json VsCode调试运行配置（需要C/C++插件）
│ └─tasks.json VsCode预构建脚本
├─Inc 头文件
│ └─(...)
├─Src 源文件
│ └─(...)
├─Img 本仓库的图片资源文件
│ └─(...)
├─Test 测试用文件
│ └─Lauterbach-SNOOPer.txt 测试用文件，SNOOPer输出
├─.gitignore 仓库忽略文件
└─Makefile 编译构建所用的Makefile
